三維焊接工作臺

當前位置：首頁>產品中心>三維柔性焊接平臺系列>三維焊接工作臺

三維焊接工作臺訂購熱線0317-8339996.我公司是_生產三維柔性工作臺,自動焊接工作臺,焊接工作臺,工作臺等工量具的老牌企業."誠信.雙贏互利._質量"是我公司的服務宗旨.鳳遠機械竭誠為各新老用戶服務.歡迎選購！

產地：河北省>泊頭市

供應商：泊頭市鳳遠機械鑄業有限公司

線上咨詢：594457355

三維柔性工作臺-自動焊接工作臺-焊接工作臺

三維焊接工作臺詳細內容介紹

【鳳遠機械三維柔性工裝平臺的功能】：適用機床鋼結構、各種車輛車身制造、自行車摩托車制造、工程機械、框架和箱體、壓力容器、機器人焊接、鈑金加工、金屬家具、設備裝配、工業管道（法蘭）、檢測系統等行業；

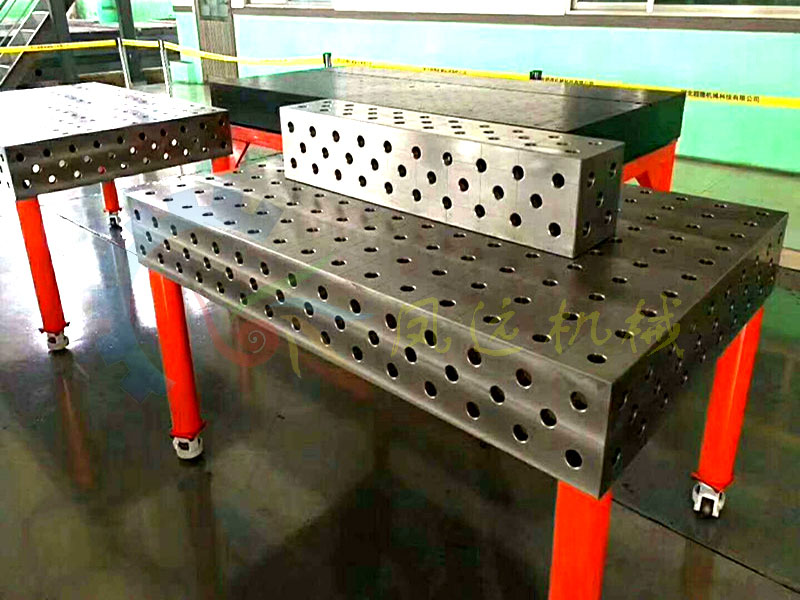

【三維柔性工裝平臺 的特點】

1、經濟性：復雜昂貴的傳統夾具已成為歷史。你可以免去高成本的大量專用工裝夾具的儲備，因?yàn)?D系統不需要變更而適合各種工作場合。如此精妙的裝置操作方便。

2、柔性化： 3D焊接工作臺非常堅固，可承受非常高的載重量。它的五個面均加工有規則的孔，并刻有網線。（孔沒有斜度和T型槽）。在3D焊接工作臺上，_工件都可以用定位夾緊銷（PC銷/鎖緊銷）進行各種各樣的定位和夾緊。此PC銷已獲得_權。幾個3D工作臺可以在_五個面上直接連接在一起。這個模塊化系統在安裝、調整和夾緊工件具有通用的功能。它的優點尤其在于實現了大型工件的應用上。
3、準確性：在裝配或焊接過程中，使用定位塊、連接塊、夾緊器、支撐塊，能夠?qū)ぜ?zhǔn)確定位，工件牢固的固定在各個定位點或定位面上。不能定位的工件幾率是非常小的。如果工件本身幾何尺寸不準確，可以很快被檢測出來，在初加工工序中便得到消除。
4、堅固耐用：在焊接過程中，僅需要低廉的防飛濺液即可免除3D工作臺表面的焊接飛濺。工作臺均經過時效處理和特殊加工。通過模塊設計具有互換性，您能在短時間內完成復雜和準確的工裝組合。不論是制作單一零件或者是裝配組件，這種方式都是非常經濟的。臺面以及各模塊上的網格化的高精度孔，使裝夾達到高準確性和高重復性。

【三維柔性工裝平臺 的制作標準】
二維柔性焊接工作臺孔系分為： Φ28 和 Φ16 兩大系列，按結構分為二維柔性組合工裝和三維柔性組合工裝，工裝平臺按材料分為鋼件平臺和鑄鐵平臺以及復合板平臺；技術參數： 28 系列工裝平臺孔距為 100mm,16 系列工裝平臺孔距為 50mm ，平臺上均刻有相應的網格線，根據客戶要求，在平臺的兩直角邊上面可以刻畫毫米標度尺；
1. 通用 2D 、 3D 工裝平臺 （Φ16 、 Φ28 孔系）:
1）工裝平臺的平面度 :≤0.15mm/1000mm, 3D 平臺平面與側面的垂直度 :≤0.1mm/1000mm

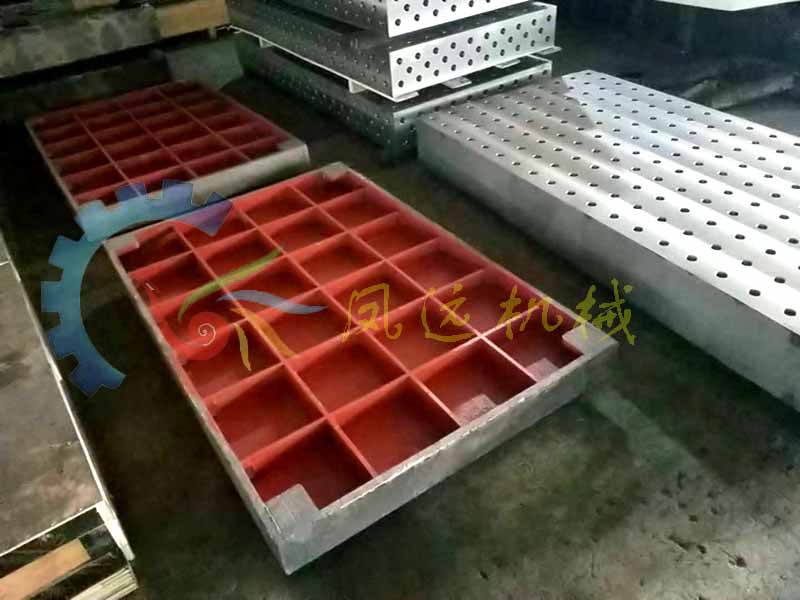

2）工裝平臺材質：鋼件（低合金鋼 Q345 ） , 進行整體階梯式熱處理，消除內應力
3）孔距位置公差 ±0.05mm 以內
4） Φ16 系列孔距為 50mm ， Φ28 系列孔距為 100mm

【三維柔性工裝平臺 的規格】

三維柔性焊接工作臺（材質HT250-300）孔系28/16 長X寬X高
序號	規格型號（mm）	規格型號（mm）	圖片
1	1000X1000X200	1000X1200X200
2	1500X1000X200	1200X1200X200
3	2000X1000X200	1500X1500X200
4	1500X2000X200	2400X1200X200
5	2000X3000X200	3000X1500X200
6	4000X2000X200
三維柔性焊接工作臺（鋼件）孔系28/16 長X寬X高
序號	規格型號（mm）	規格型號（mm）	圖片
1	800X800X200	1500X1000X200
2	1000X800X200	1500X1500X200
3	1000X1000X200	1600X800X200
4	1200X1000X200	2000X1000X200
5	1200X1200X200	2000X1500X200
6	2000X2000X200	2400X1200X200
7	2500X1500X200	3000X1500X200
二維柔性焊接工作臺（鋼件）孔系28/16 長X寬X高
序號	規格型號（mm）	規格型號（mm）	圖片
1	1000X800X150	1000X1000X150
2	1200X1200X150	1500X1000X150
3	2000X1000X150	2400X1200X150
4	3000X1500X150
八角柔性焊接工作臺（鋼件）孔系28/16 長X寬X高
序號	規格型號（mm）	規格型號（mm）	圖片
1	800X800X200	1000X1000X200
2	1200X1200X200	1400X1400X200
