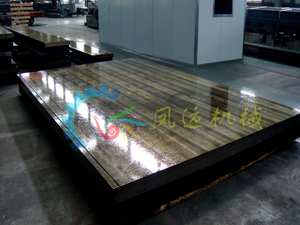

精密檢測平臺詳細內容介紹
【材質劃分】：鑄鐵，大理石
【產品作用】：精密檢測平臺 可以用于檢驗機械零件平面度、平行度、直線度等形位公差的測量基準，也可用于精密零件的劃線和測量的基準工作臺等。檢測平臺的工作面的精度要求比較高，在數控機床加工后采用刮研工藝，工作面可以設計圓孔、長方孔、方孔、 T 型槽、 U 型槽、 V 型槽。鑄鐵平臺材質：高強度鑄鐵 HT200—300 ，經過兩次人工處理（人工退火 600 度 —700 度和自然時效 2—3 年）使用該產品的精度穩定，耐磨性能好。
【制成方式】：筋板式和箱體式。
|
規格 Specification |
精度等級 Accuracy class（um） |
參考 高度 mm |
||||
|
0 |
1 |
2 |
3 |
精刨 |
||
|
平面度公差 （μm） |
||||||
|
200×100 |
5 |
10 |
20 |
|
|
50 |
|
200×200 |
5 |
10 |
20 |
|
|
50 |
|
300×200 |
5.5 |
11 |
22 |
|
|
50 |
|
300×300 |
5.5 |
11 |
22 |
|
|
80 |
|
400×300 |
6 |
12 |
24 |
|
|
85 |
|
400×400 |
6.5 |
12.5 |
25 |
|
|
85 |
|
500×400 |
6.5 |
13 |
26 |
66 |
|
90 |
|
500×300 |
6.5 |
13 |
26 |
66 |
|
90 |
|
500×350 |
6.5 |
13 |
26 |
66 |
|
90 |
|
500×500 |
7 |
14 |
28 |
68 |
|
95 |
|
600×400 |
7 |
14 |
28 |
70 |
|
90 |
|
600×500 |
7 |
14 |
28 |
70 |
|
90 |
|
700×500 |
8 |
16 |
32 |
71 |
|
90 |
|
600×500 |
8 |
16 |
32 |
71 |
|
120 |
|
800×500 |
8 |
16 |
32 |
78 |
|
140 |
|
800×600 |
8 |
16 |
32 |
80 |
|
160 |
|
900×600 |
8.3 |
16.5 |
33 |
83 |
|
160 |
|
1000×750 |
9 |
18 |
36 |
90 |
|
180 |
|
1000×800 |
9 |
18 |
36 |
90 |
|
180 |
|
1000×1000 |
10 |
20 |
40 |
97 |
|
180 |
|
1200×1000 |
10 |
20.5 |
41 |
103 |
|
180 |
|
1500×1000 |
11 |
22 |
45 |
112 |
120 |
190 |
|
1500×1500 |
12 |
25 |
50 |
125 |
125 |
200 |
|
2000×1000 |
|
26 |
52 |
130 |
190 |
200 |
|
2500×1500 |
|
28 |
56 |
140 |
210 |
230 |
|
2000×1200 |
|
26 |
53 |
132 |
195 |
200 |
|
2000×2000 |
|
30 |
60 |
152 |
230 |
230 |
|
2500×1500 |
|
32 |
64 |
152 |
230 |
250 |
|
2500×2000 |
|
34 |
68 |
168 |
248 |
250 |
|
3000×1000 |
|
34 |
68 |
168 |
248 |
260 |
|
3000×1500 |
|
35 |
70 |
174 |
254 |
260 |
|
3000×2000 |
|
37 |
74 |
184 |
275 |
260 |
|
3000×2500 |
|
38 |
76 |
186 |
276 |
260 |
|
3000×3000 |
|
42 |
84 |
210 |
300 |
280 |
|
4000×1000 |
|
42 |
84 |
210 |
300 |
280 |
|
4000×2000 |
|
44 |
88 |
219 |
310 |
280 |
|
4000×2500 |
|
|
92 |
228 |
340 |
280 |
|
4000×3000 |
|
|
|
240 |
360 |
300 |
|
5000×1500 |
|
|
|
249 |
370 |
300 |
|
5000×2000 |
|
|
|
255 |
375 |
300 |
|
5000×2500 |
|
|
|
264 |
390 |
300 |
|
5000×3000 |
|
|
|
287 |
420 |
350 |
|
6000×1500 |
|
|
|
287 |
420 |
350 |
|
6000×2000 |
|
|
|
293 |
430 |
350 |
|
6000×2500 |
|
|
|
300 |
450 |
350 |
|
6000×3000 |
|
|
|
308 |
460 |
350 |
|
備注：異形規格可訂做，大于此規格時可拼接使用。 |
||||||
【鑄鐵平臺使用說明】
鑄鐵平臺在使用時要進行安裝調試，調試水平完成后把其工作面上的黃油擦拭干凈，在確認沒有問題的情況下使用。使用過程中，注意避免工件和平板的工作面有過激的碰撞，防止損壞鑄鐵平臺的工作面；工件的重量更不可以_過平臺的額定載荷，否則會造成工作質量降低，還有可能損壞平板的結構，甚至會造成平板變形，無法正常使用。
包裝清單：
國內平臺產品包裝為木制簡裝，工作面涂刷一層黃油并用塑料模覆蓋，防止受潮或灰塵。 出口平臺產品包裝為15MM厚度的復合板全包裝。 包裝內附有：產品合格證、產品說明書、平面度檢驗報告、發貨清單等。
鳳遠機械針對貨物的重量和客戶對運輸時間和運輸時間的要求： 對于≤50Kg的貨物，鳳遠機械一般發德邦物流；≥50Kg≤300Kg的貨物，一般發匯通或圓 通物流。≥300Kg的貨物發相應地區的專線物流。運輸周期：3-5天。
索取發票：
對于20號以前簽訂合同的訂單，客戶確認收貨后，銷售員工會通知財務部開出16%增值稅 發票。20號以后簽訂合同的訂單，客戶確認收貨后，下個月10號之前開具相應發票。
1. 我廠出售的所有產品保修期為一年，保修期內進行上門維修（人為因素或不可抗拒的自然現象所引起的故障或破壞除外）。
3. 用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
4. 用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
5. 在保修期內，以下情況將實行有償維修服務;
（1）由于人為或不可抗拒的自然現象而發生的損壞;
（2）由于操作不當而造成的故障或損壞;
（3）由于對產品的改造、分解、組裝而發生的故障或損壞。
